Toshiba Haori 13 ilmalämpöpumppu viilennykseen
Päivitetty: 06.09.2026
Toshiba Haori Design viilennykseen kotiin ja vapaa-ajan asunnolle
Kenelle Toshiba Haori 13 on tarkoitettu?
Normaali jäähdytysmitoitus: ~137 m²
Jäähdytysmitoitus kuumassa kodissa: ~82 m²
Jäähdytyksen maksimiteho: 4,1 kW
Toshiba Haori Design yhdistää viilennyksen ja sisustukseen sovitettavan sisäyksikön. Haori 10, 13 ja 16 ovat saman mallisarjan teholuokkia, joten valinta voidaan tehdä tilan lämpökuorman mukaan ilman että laitteen ulkonäkö tai sisäyksikön koko muuttuu.
Palkittu muotoilu tekee laitteesta osan sisustusta
Haori on saanut iF Design Awardin ja Japanin Good Design Awardin. Sen irrotettava kangasverhoilu mahdollistaa vaalean tai tummanharmaan tehdasvaihtoehdon lisäksi oman kankaan käytön. Näin sisäyksikkö voidaan sovittaa kodin väreihin ja materiaaleihin.
Ilmanohjain on integroitu osaksi etupintaa, mikä säilyttää muotoilun rauhallisena myös laitteen käydessä. Haori sopii erityisesti seinälle, jossa sisäyksikkö näkyy selvästi osana oleskelutilaa.
Puhdas sisäilma tukee viihtyvyyttä
Plasmaionisaattori, Ultra Pure -suodatin ja sisäyksikön epäpuhtauksia hylkivä pinnoite tukevat sisäilman laatua. Kokonaisuus sopii olohuoneeseen, makuutilaan tai työtilaan, joissa viilennystä käytetään päivittäin kesällä.
Puhdistustoimintoa käytetään kaukosäätimestä. Käytännössä tämä helpottaa laitteen arkea ilman erillistä muistettavaa rutiinia.
WiFi-ohjaus mukautuu kotiin ja mökille
WiFi sisältyy Haori Designiin. Toshiba Home AC Control -sovellus auttaa seuraamaan ja säätämään viilennystä myös etäältä. Tämä on hyödyllistä, kun asunto tai vapaa-ajan asunto halutaan viilentää ennen saapumista.
Kaukosäätimen ECO-tila, energiankulutuksen seuranta sekä Google Homeen ja Amazon Alexaan yhdistäminen tarjoavat useita tapoja ohjata viilennystä omien tottumusten mukaan.
Viileys jakautuu tasaisesti oleskelutilaan
Toshiban invertteriohjaus säätää viilennystä jatkuvasti tilan lämpökuorman mukaan. Haori Designin ilmanohjaus voidaan suunnata huoneen muotoon ja oleskelualueisiin, jolloin viileä ilma ei kohdistu jatkuvasti samaan paikkaan.
Viilennys kerrostaloasunnossa ja rivitalossa
Haori Design soveltuu hyvin kerrostaloasuntoon sekä rivi- tai paritaloasuntoon. Haori 13 on erityisen tasapainoinen, kun tavanomaista asuntoa suurempi olohuone, avoin keittiö tai yläkerta kasvattaa viilennettävää kokonaisuutta.
Haori Designin soveltuvuus jäähdytyksessä
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
100 % | 100 % Kerrostaloasunto, pieniPieni kerrostaloasunto on tiivis koti, jossa naapuriasunnot ympäröivät osaa rakenteista ja kesäajan lämpökuorma voi korostua etenkin aurinkoisissa asunnoissa. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–45 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
100 % | 100 % KerrostaloasuntoKeskisuuri kerrostaloasunto on tavallinen kaupunkikoti, jossa huonejako, ikkunapinta-ala ja auringon suunta vaikuttavat jäähdytyksen tarpeeseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 45–80 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
27 % | 57 % Kerrostaloasunto, suuriSuuri kerrostaloasunto on yli 80 m²:n koti, jossa useat huoneet ja pitkä etäisyys sisäyksiköstä voivat rajoittaa viileän ilman leviämistä. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 80–180 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 97 % |
100 % | 100 % Rivi- tai paritaloasunto, pieniPieni rivi- tai paritaloasunto on tiivis koti, jossa yhteiset rakenteet vähentävät osaa ulkoisesta lämpökuormasta mutta auringon suunta vaikuttaa jäähdytystarpeeseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–60 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
100 % | 100 % Rivi- tai paritaloasuntoKeskisuuri rivi- tai paritaloasunto on tavallinen perheasunto, jossa useat huoneet ja mahdolliset kerrokset vaikuttavat viileän ilman leviämiseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 60–100 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
7 % | 37 % Rivi- tai paritaloasunto, suuriSuuri rivi- tai paritaloasunto on yli 100 m²:n koti, jossa laaja pinta-ala, huonejako ja kerrokset voivat edellyttää erityistä huomiota ilmalämpöpumpun sijoitukseen. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 100–200 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 77 % |
100 % | 100 % Omakotitalo, pieniPieni omakotitalo on yhden kotitalouden erillinen koti, jossa katto, ulkoseinät ja ikkunat vaikuttavat kesäajan lämpökuormaan. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–100 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
13 % | 73 % OmakotitaloKeskisuuri omakotitalo on tavallinen yhden perheen koti, jossa huonejako, kerrokset ja auringon suunta vaikuttavat jäähdytyksen mitoitukseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 100–150 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
0 % | 0 % Omakotitalo, suuriSuuri omakotitalo on yli 150 m²:n koti, jossa useat kerrokset, huoneet tai erilliset tilat voivat rajoittaa yhden sisäyksikön jäähdytysvaikutusta. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 150–250 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 27 % |
100 % | 100 % Kesäasuttava mökki, pieniPieni kesäasuttava mökki on lämpimän vuodenajan vapaa-ajan asunto, jossa suuret ikkunat, kevyt rakenne ja auringonpaiste voivat nostaa sisälämpötilaa nopeasti. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–40 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
100 % | 100 % Kesäasuttava mökkiKeskisuuri kesäasuttava mökki on pääasiassa keväästä syksyyn käytettävä vapaa-ajan asunto, jossa oleskelutilojen avoimuus vaikuttaa viileän ilman leviämiseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 40–71 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |
36 % | 66 % Kesäasuttava mökki, suuriSuuri kesäasuttava mökki on yli 71 m²:n vapaa-ajan asunto, jossa erilliset huoneet, parvet tai rakennusosat voivat rajoittaa yhden sisäyksikön jäähdytysvaikutusta. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 71–171 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % |

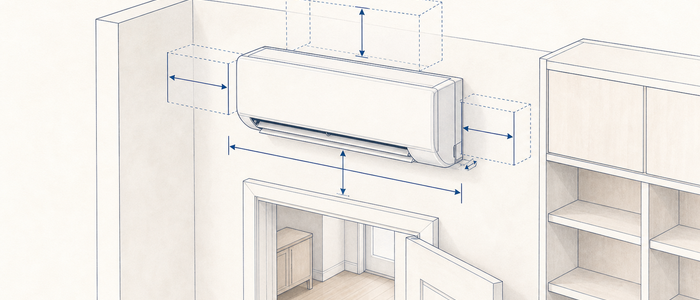

Sama sisäyksikön koko tuo vapautta sijoitteluun
Kaikkien Haori Design -teholuokkien sisäyksikkö on 98,7 × 30 × 21 cm. Noin 109 cm asennusleveys ja muut asennusmitat auttavat arvioimaan sijoitusta esimerkiksi oven yläpuolelle, kun vapaamitat täyttyvät. Tämä voi avata vaihtoehtoja kerrostaloasunnossa tai rivitalossa myös olohuoneen ulkopuolelta.
Haori Designin sisäyksikön mitat ja asennettavuus
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
98,7 × 30 × 21 cm | 98,7 × 30 × 21 cm Sisäyksikön koko (L × K × S)Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. | 98,7 × 30 × 21 cm |
109 cm | 109 cm Sy:n asennusleveys (5 + L + 5)Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje. | 109 cm |
36 cm | 36 cm Sy:n alareunasta kattoon (x + K)Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje. | 36 cm |
40 cm | 40 cm Sy:n ovesta kattoon (x + AK)Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje. | 40 cm |
Ulkoyksikön tilavaatimus ei kasva teholuokan mukana
Haori 10:n, 13:n ja 16:n ulkoyksikön koko on sama, 78 × 55 × 29 cm. Jäähdytyskäytössä asennusleveys on noin 103 cm ja asennussyvyys noin 39 cm. Teholuokan valinta voidaan siis tehdä viilennystarpeen mukaan ilman suurempaa ulkoyksikön tilantarvetta.
Haori Designin ulkoyksikön mitat ja asennettavuus
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
78 × 55 × 29 cm | 78 × 55 × 29 cm Ulkoyksikön koko (L × K × S)Ulkoyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. | 78 × 55 × 29 cm |
103 cm | 103 cm Uy:n asennusleveys (5 + L + 20)Ulkoyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä, vasemmalle puolelle jätettävästä 5 cm ilmankiertotilasta ja oikealle puolelle jätettävästä 20 cm tilasta putkiliittimiä sekä kytkentäkoteloita varten. Lähde: Laitteen asennusohje. | 103 cm |
39 cm | 39 cm Uy:n asennussyvyys (S + 10)Ulkoyksikön asennussyvyys kertoo etäisyyden seinästä laitteen etuosaan. Se muodostuu laitteen syvyydestä ja laitteen taakse jätettävästä 10 cm vapaasta tilasta, joka varmistaa ilmankierron ja huollettavuuden. Lähde: Laitteen asennusohje. | 39 cm |
61 cm | 61 cm Uy:n korkeus jäähdytyksessäUlkoyksikön korkeus jäähdytyksessä kertoo etäisyyden maanpinnasta laitteen yläreunaan jäähdytyskäytön asennuksessa. Se muodostuu laitteen korkeudesta ja sen alle jäävästä 6 cm tilasta, joka syntyy värinänvaimennintassuista. Lähde: Laitteen asennusohje. | 61 cm |
★★★★★
Todella nopea ja ammattimainen palvelu.
Toshiba Haori 13 viilennykseen
Toshiba Haori 13 on sarjan keskimmäinen teholuokka. Se sopii asuntoon, jossa Haori 10:n mitoitus jää liian pieneksi, mutta suurimman mallin viilennystä ei vielä tarvita. Se on harkittu välimalli, kun tavoitteena on yhdistää asunnon koko, mukavuus ja maltillinen sähkönkulutus.
Jäähdytysteho ja ilmalämpöpumpun mitoitus
Haori 13:n jäähdytyksen maksimiteho on 4,1 kW. Normaali jäähdytysmitoitus on noin 137 m² ja kuumassa kodissa noin 82 m². Tämä tekee siitä luontevan vaihtoehdon, kun kesäaurinko lämmittää avointa oleskelutilaa tai viilennystä halutaan levittää myös viereisiin huoneisiin.
Haori 13:n jäähdytysmitoitus
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
3,2 kW | 4,1 kW Jäähdytyksen maksimitehoJäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa. | 5,3 kW |
107 m² | 137 m² JäähdytysmitoitusTavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia. | 177 m² |
64 m² | 82 m² Jäähdytysmitoitus, Kuuma kotiKuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 106 m² |
0,9 kW | 1 kW Jäähdytyksen minimitehoJäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi. | 1,2 kW |
45 m² | 50 m² Jäähdytyksen minimipinta-alaSuositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 60 m² |
Sisäyksikön ääni pysyy miellyttävänä myös käytössä
Haori 13:n sisäyksikön pienin ilmoitettu äänitaso on 19 dBA. Kun ilmavirtaa tarvitaan 400 m³/h, äänitaso on 28,2 dBA. Tämä sopii hyvin oleskelutilaan tai työhuoneeseen, jossa viilennyksen pitää tuntua mutta sen ei tarvitse kuulua jatkuvasti.
Haori 13:n äänitasot jäähdytyksessä
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
19 dBA | 19 dBA Sisäyksikön pienin ääniSisäyksikön ääni hiljaisimmalla puhaltimen nopeudella. Nopeus riittää usein yhden huoneen viilennykseen, joten arvo on hyödyllisin viilennyskäytössä. Lähde: Valmistajan mittaus. | 21 dBA |
250 m³/h | 250 m³/h Sisäyksikön pienin ilmavirtaSisäyksikön puhaltama ilmamäärä pienimmällä ja hiljaisimmalla nopeudella. Lähde: Valmistajan tekninen tietokanta | 250 m³/h |
27,6 dBA | 28,2 dBA Sisäyksikön ääni 400 m³/h ilmavirrallaSisäyksikön ääni 400 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. 400 m³/h:n ilmavirta soveltuu tavanomaiseen jäähdytyskäyttöön ja kertoo äänen puhallusnopeudella, jolla viilennys jakautuu huonetilaan. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 28,7 dBA |
44 dBA | 46 dBA Ulkoyksikön ääni jäähdytyksessäUlkoyksikön ääni on valmistajan nimellisteholla ilmoittama äänitaso. Äänitaso voi muuttua todellisen käyttötehon mukaan. Lähde: Valmistajan tekniset tiedot. | 48 dBA |
Ilmalämpöpumpun sähkönkulutus kesällä
Haori 13:n jäähdytyksen hyötysuhde on 4,3. Ilmoitetun hyötysuhteen mukaan laskettu sähkönkulutus on noin 40 euroa yhden kesän aikana ja noin 840 euroa kahdenkymmenen kesän aikana. Kun viilennettävä ala vastaa laitteen mitoitusta, kesäkäyttö pysyy taloudellisena myös säännöllisessä käytössä.
Haori 13:n jäähdytyksen sähkönkulutus
| Haori 10 | Haori 13 | Haori 16 |
|---|---|---|
4,6 EER | 4,3 EER Jäähdytyksen hyötysuhdeEER kertoo jäähdytyksen nimellispisteessä tuotetun jäähdytystehon suhteen laitteen käyttämään sähkötehoon. Suurempi EER tarkoittaa energiatehokkaampaa jäähdytystä samassa mittauspisteessä. Lähde: Valmistajan ilmoittama EER jäähdytyksen +35 °C:n nimellismittauspisteessä. | 3,6 EER |
40 € | 40 € Sähkönkulutus, yksi kesäJäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. | 50 € |
780 € | 840 € Sähkönkulutus, 20 kesää20 vuoden jäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. | 1 000 € |
★★★★★
Ilmalämpöpumppu asennus omakotitaloon. Kaikki meni hyvin. Asennus oli nopea ja ammattitaitoinen.
Mestariasennus on piilokuluton ja luotettava kokonaisuus
Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.
Tämä kaikki sisältyy mestariasennukseen
Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline
Mestariasennuksen tarkka sisältökuvaus
12m Putkietäisyys oheistarpeineen
Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.
Yli 6m ylittävän osuuden kotelointi on +45€/m.
Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.
Kondenssivesilinja vain painovoimaisena
Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.
Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.
Työ siististi, turvallisesti ja ammattitaidolla
Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.
Pro-läpivientijärjestelmä
Läpivienti on tärkeä osa rakenteiden suojaamista
Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.
Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.
Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.
Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.
Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.
Myös yksi väliseinän läpivienti sisältyy levyseinään
Läpivientipaikkojen rajoituksia
Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan
Sähkönsyötön toteutus
Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.
Urakointia Tukes hyväksynnällä
Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.
Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.
Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.
Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.
Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.
Teline ulkoyksikölle
Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.
Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.
Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.
Maatelineen kiinnitysalusta ei sisälly
Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.
Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.
Kiinnityskorkeudet ja turvallinen työskentely
Sisäyksikkö enintään 3m korkeudelle
Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat
Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.
Ulkoyksikkö lähelle alustan pintaa
Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.
Läpivientikorkeus ulkopuolella enintään 4m maasta
Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.
Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset
Turvallisuus on tärkeää
Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.
Muut Mestariasennukseen pienet työvaiheet
Suunnittelu: ennen asennustyön aloittamista.
Suojaaminen: Suojaamme aina työalueen itse.
Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.
Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.
Työalue: suojaus ja loppusiivous.
Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.
Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.
★★★★★
Hyvä palvelu
