Toshiba Shorai Edge 16 viilentävä ilmalämpöpumppu toimistoon
Päivitetty: 13.09.2026
Toshiba Shorai Edge toimiston ja liiketilan viilennykseen
Ilmavirta tuo viileyttä toimiston eri osiin
Toimiston viilennyksessä ilmavirta vaikuttaa siihen, kuinka tasaisesti viileä ilma leviää sisäyksikön ympäristöä laajemmalle. Sopiva laite ei tarkoita aina suurinta teholuokkaa. Ilmavirran pitää vastata tilan kokoa, avoimuutta ja sitä, kuinka pitkälle viileää ilmaa halutaan kuljettaa.
Shorai Edge 13 ja 16 tuottavat suurimmillaan noin ~700-800 m³/h ilmavirran. Ne sopivat toimistoon, jossa viilennettävä alue on selkeä ja ilman ei tarvitse kulkea pitkälle useaan suuntaan. Shorai Edge 18 ja 22 nostavat ilmavirran noin ~1000 m³/h tasolle. Ne ovat luontevampia avoimeen toimistoon, asiakastilaan tai muuhun avaraan kokonaisuuteen, jossa viileää ilmaa halutaan levittää laajemmalle.
Sarjan sisäinen vertailu auttaa suhteuttamaan teholuokan toimiston ilmanjakoon. Valinta kannattaa tehdä tilan todellisen lämpökuorman ja ilman kulkureittien perusteella, jotta viilennys tuntuu tasaiselta ilman tarpeettoman suurta toteutusta.
Shorai Edge -mallien toimiston jäähdytysilmavirta
| Shorai Edge 13 | Shorai Edge 16 | Shorai Edge 18 | Shorai Edge 22 |
|---|---|---|---|
732 m³/h | 750 m³/h Sisäyksikön suurin ilmavirtaLuku antaa suuntaa siitä, kuinka tehokkaasti lämpöä tai viileää voidaan saada leviämään suuressa, avoimessa tilassa. Lähde: Valmistajan tekniset tiedot. | 988 m³/h | 1 033 m³/h |
25,9 dBA | 27,2 dBA Sisäyksikön ääni 400 m³/h ilmavirrallaSisäyksikön ääni 400 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. 400 m³/h:n ilmavirta soveltuu tavanomaiseen jäähdytyskäyttöön ja kertoo äänen puhallusnopeudella, jolla viilennys jakautuu huonetilaan. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 21,2 dBA | 16,7 dBA |
36,1 dBA | 37,6 dBA Sisäyksikön ääni 600 m³/h ilmavirrallaSisäyksikön ääni 600 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. Se kuvaa tavanomaista lämmityskäytön puhallusnopeutta, jossa lämmön jakautuminen asunnossa on tärkeää. Se on yleensä lähempänä laitteen korkeita kuin matalia puhallusnopeuksia. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 30 dBA | 26,9 dBA |
Sisäyksikön koko ja asennuksen kokonaisuus
Shorai Edge 18 ja 22 käyttävät suurempaa sisäyksikköä kuin 13 ja 16. Asennusmitat ja putkikoko on hyvä varmistaa erityisesti silloin, kun putkiveto on pitkä tai asennus kulkee valmiissa koteloinnissa.
Suurempi putkikoko voi lisätä asennuksen materiaalin ja työn kustannuksia pitkissä vedoissa. Siksi laite kannattaa valita todellisen jäähdytystarpeen mukaan. Ylimitoitus voi kasvattaa asennuksen hintaa ilman, että toimiston viilennys paranee vastaavasti.

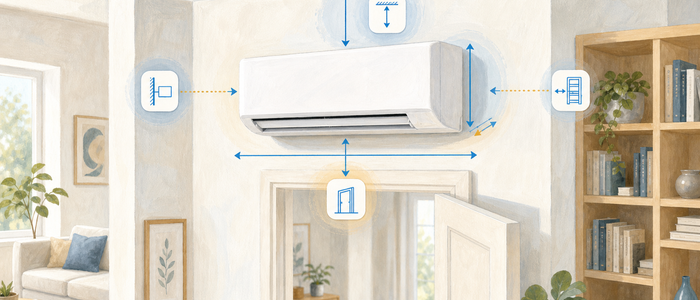

Shorai Edge -sisäyksiköiden mitat ja asennusmitat
| Shorai Edge 13 | Shorai Edge 16 | Shorai Edge 18 | Shorai Edge 22 |
|---|---|---|---|
80 × 29,3 × 22,6 cm | 80 × 29,3 × 22,6 cm Sisäyksikön koko (L × K × S)Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. | 105,3 × 32 × 24,5 cm | 105,3 × 32 × 24,5 cm |
90 cm | 90 cm Sy:n asennusleveys (5 + L + 5)Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje. | 115 cm | 115 cm |
36 cm | 36 cm Sy:n alareunasta kattoon (x + K)Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje. | 39 cm | 39 cm |
40 cm | 40 cm Sy:n ovesta kattoon (x + AK)Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje. | 43 cm | 43 cm |
★★★★★
Todella nopea ja ammattimainen palvelu.
Toshiba Shorai Edge 16 toimiston viilennykseen
Toshiba Shorai Edge 16 on sarjan edullinen lisätehovaihtoehto, kun Shorai Edge 13:n jäähdytysteho jää niukaksi mutta suurempaa, tilaa vaativampaa toteutusta ei tarvita. Se käyttää samaa putkikokoa kuin 13-teholuokka, joten lisäteho ei tuo mukanaan suuremman putkikoon asennusvaikutusta.
Shorai Edge 16 sopii toimistoon tai liiketilaan, jossa lämpökuormaa syntyy hieman enemmän auringon, työpisteiden tai asiakasliikenteen vuoksi. Se on luonteva välimalli, kun kohteen viilennystarve kasvaa mutta ilmanjakoon ei vielä tarvita 18- tai 22-teholuokan suurempaa rakennetta.

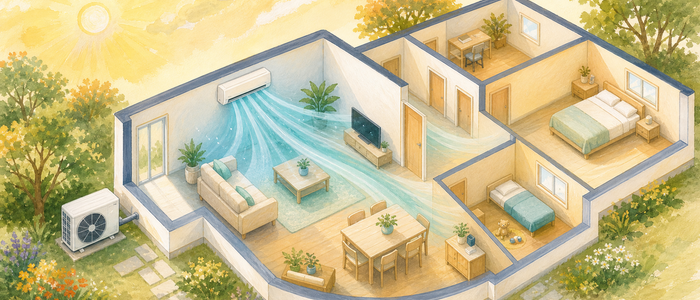

Jäähdytysteho ja lämpimän toimiston mitoitus
Shorai Edge 16 tuottaa enintään 5,3 kW jäähdytystehoa. Auringolle avoimessa tai muuten paljon lämpöä keräävässä toimistossa sopiva mitoitus on noin 106 m². Työpisteet, näytöt, tietokoneet ja muu sähkölaitteisto kasvattavat lämpökuormaa, joten ne pienentävät kohteeseen soveltuvaa neliömäärää.
Lisäteho on hyödyllinen, kun toimistotilassa on tavallista enemmän lämpöä tuottavia laitteita tai viileyttä pitää viedä hieman pidemmälle. Laitetilassa tai serveritilassa neliöt eivät kuitenkaan ratkaise mitoitusta. Jäähdytyksen maksimiteho sovitetaan siellä laitteiden tuottaman lämmön ja niiden yhtäaikaisen käytön mukaan.

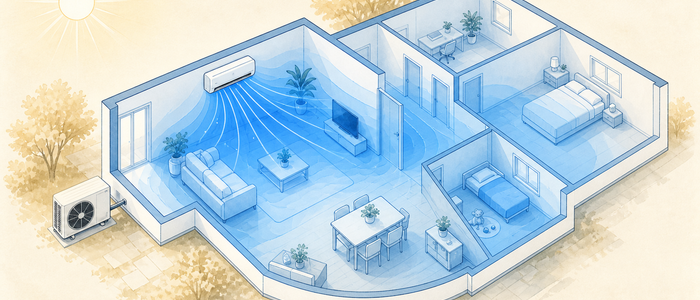

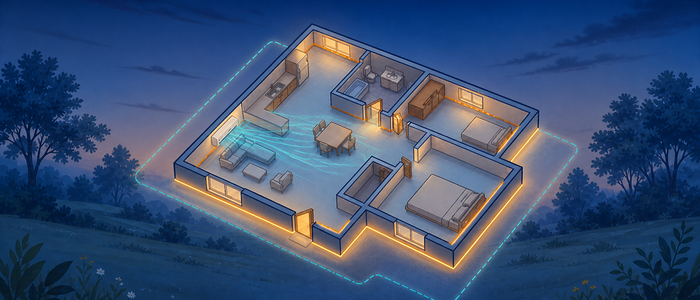

Shorai Edge 16:n jäähdytysteho ja mitoitus
| Shorai Edge 13 | Shorai Edge 16 | Shorai Edge 18 | Shorai Edge 22 |
|---|---|---|---|
4,1 kW | 5,3 kW Jäähdytyksen maksimitehoJäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa. | 6 kW | 6,7 kW |
137 m² | 177 m² JäähdytysmitoitusTavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia. | 200 m² | 223 m² |
82 m² | 106 m² Jäähdytysmitoitus, Kuuma kotiKuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 120 m² | 134 m² |
1 kW | 1,2 kW Jäähdytyksen minimitehoJäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi. | 1,2 kW | 1,4 kW |
50 m² | 60 m² Jäähdytyksen minimipinta-alaSuositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 60 m² | 70 m² |
Pelkistetty sisäyksikkö työtilaan ja omakotitaloon
Shorai Edgen särmikäs sisäyksikkö on pelkistetty ilman ylimääräisiä koristeita tai katseenvangitsevia yksityiskohtia. Se sopii toimistoon, jossa viilennyslaitteen halutaan sulautuvan rauhallisesti tilan yleisilmeeseen.
Sama hillitty muotoilu voi kiinnostaa omakotitalossa, kun kohteen jäähdytystarve edellyttää 13-mallia enemmän lisätehoa mutta suuremman teholuokan rakenne ei ole tarpeen.
Kaukosäätimen toiminnot rytmittävät kesäpäivää
Toshiba Shorai Edgen kaukosäätimessä on esiasetetut toiminnot, ECO-tila, tehon valinta, Comfort Sleep sekä Hi Power. Niillä viilennystä voidaan sovittaa työpäivän, iltakäytön ja yöllisen lämpötilan tarpeisiin.
Hi Power auttaa laskemaan lämpötilaa nopeasti lämpimän päivän alussa. Kun tila on viilentynyt, asetuksia voidaan rauhoittaa tasaisen kesäkäytön ylläpitämiseksi.
Mestariasennus on piilokuluton ja luotettava kokonaisuus
Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.
Tämä kaikki sisältyy mestariasennukseen
Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline
Mestariasennuksen tarkka sisältökuvaus
12m Putkietäisyys oheistarpeineen
Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.
Yli 6m ylittävän osuuden kotelointi on +45€/m.
Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.
Kondenssivesilinja vain painovoimaisena
Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.
Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.
Työ siististi, turvallisesti ja ammattitaidolla
Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.
Pro-läpivientijärjestelmä
Läpivienti on tärkeä osa rakenteiden suojaamista
Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.
Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.
Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.
Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.
Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.
Myös yksi väliseinän läpivienti sisältyy levyseinään
Läpivientipaikkojen rajoituksia
Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan
Sähkönsyötön toteutus
Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.
Urakointia Tukes hyväksynnällä
Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.
Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.
Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.
Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.
Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.

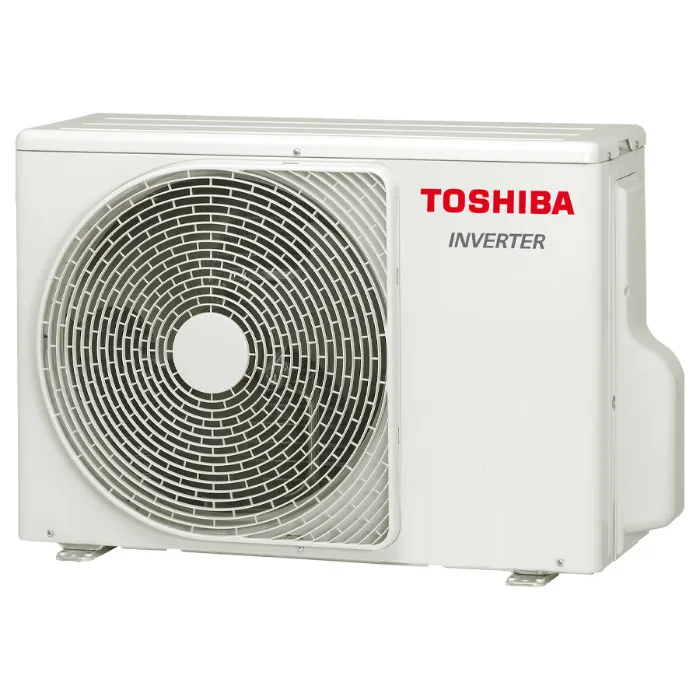

Teline ulkoyksikölle
Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.
Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.
Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.
Maatelineen kiinnitysalusta ei sisälly
Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.
Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.
Kiinnityskorkeudet ja turvallinen työskentely
Sisäyksikkö enintään 3m korkeudelle
Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat
Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.
Ulkoyksikkö lähelle alustan pintaa
Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.
Läpivientikorkeus ulkopuolella enintään 4m maasta
Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.
Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset
Turvallisuus on tärkeää
Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.
Muut Mestariasennukseen pienet työvaiheet
Suunnittelu: ennen asennustyön aloittamista.
Suojaaminen: Suojaamme aina työalueen itse.
Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.
Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.
Työalue: suojaus ja loppusiivous.
Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.
Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.
