Toshiba Polar+ 25 ilmalämpöpumppu rivitalon lämmitykseen
Päivitetty: 12.09.2026
Toshiba Polar+ lämmitykseen ja viilennykseen
Toshiba Polar+ on lämmitykseen painottuva ilmalämpöpumppu rivitaloasuntoon ja omakotitaloon. Polar+ 25 ja 35 yhdistävät kompaktin sisäyksikön, talvikäyttöä tukevat toiminnot ja kesän viilennyksen samaan kokonaisuuteen. Sisäyksikön suoraviivainen muoto, mattavalkoinen pinta ja aukoton kuori sopivat kotiin, jossa laite sijoitetaan näkyvälle seinälle.
Polar 50 kuuluu samaan tuoteperheeseen, mutta se palvelee eri tarvetta kuin Polar+ 25 ja 35. Polar+ 25 ja 35 painottuvat asuinkäyttöön, kun taas Polar 50 on järeämpi vaihtoehto puolilämpimiin suuriin tiloihin.
Kompakti ilmalämpöpumppu arjen lämmitykseen ja viilennykseen
Polar+ 25 ja 35 sopivat kotiin, jossa ilmalämpöpumpun halutaan tukevan lämmitystä läpi talven ja viilentävän oleskelutiloja kesällä. Kompakti sisäyksikkö helpottaa sopivan seinäkohdan löytämistä myös rivitaloasunnossa, jossa sisäyksikölle ei aina ole yhtä avaraa paikkaa kuin omakotitalossa.
Toshiba Polar+ on hyvä lähtökohta silloin, kun lämmön pitää levitä olohuoneen, keittiön ja eteisen muodostamaan kokonaisuuteen. Jäähdytyksessä sama sijoitus auttaa kuljettamaan viileää ilmaa oleskelutiloihin. Sopivin teholuokka määräytyy rakennuksen koon, pohjaratkaisun, eristyksen ja lämpökuorman mukaan.
Soveltuvuus rivitalon ja omakotitalon lämmitykseen
Polar+ 25 ja 35 ovat rivitalo- ja omakotitalokäyttöön sopivia teholuokkia, kun tavoite on tasapainoinen lämmitys ja viilennys. Mitoituksessa ratkaisee neliöiden lisäksi se, kuinka avoimesti lämpö pääsee kulkemaan sisäyksiköstä asunnon eri osiin. Avoin pohjaratkaisu tukee lämmön jakautumista, kun taas suljetut huoneet, pitkät käytävät ja portaikot voivat lisätä muun lämmityksen tarvetta.
Sarjan vertailu auttaa suhteuttamaan Polar+ 25:n ja 35:n kohteen kokoon. Polar 50 näkyy samassa tuoteperheessä, mutta sen ensisijainen käyttökohde on puolilämmin suuri tila.
Polar-mallien soveltuvuus rivitalon ja omakotitalon lämmitykseen
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
100 % Omakotitalo, pieniPieni omakotitalo on yhden kotitalouden ympärivuotinen koti, jonka ulkoseinät ja rakenteet ovat kokonaan ulkoilmaa vasten. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % | 100 % |
100 % OmakotitaloKeskisuuri omakotitalo on tavallinen yhden perheen ympärivuotinen koti, jossa ilmalämpöpumppu voi kattaa merkittävän osan tilojen lämmitystarpeesta. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 100–150 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % | 100 % |
6 % Omakotitalo, suuriSuuri omakotitalo on yli 150 m²:n ympärivuotinen koti, jossa useat kerrokset, huoneet tai erilliset tilat voivat rajoittaa yhden sisäyksikön lämmönjakoa. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (150–250 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 12 % | 90 % |
100 % Rivi- tai paritaloasunto, pieniPieni rivi- tai paritaloasunto on tiivis, ympärivuotiseen asumiseen tarkoitettu koti, jossa osa rakennuksen seinistä ja rakenteista on yhteisiä naapuriasuntojen kanssa. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–60 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % | 100 % |
100 % Rivi- tai paritaloasuntoKeskisuuri rivi- tai paritaloasunto on tavallinen ympärivuotinen perheasunto, jossa ilmalämpöpumppu tukee kodin lämmitystä ja lämmön tasaista jakautumista. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 60–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 100 % | 100 % |
56 % Rivi- tai paritaloasunto, suuriSuuri rivi- tai paritaloasunto on yli 100 m²:n ympärivuotinen koti, jossa huonejako ja laaja pinta-ala vaikuttavat lämmön leviämiseen. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (100–200 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. | 62 % | 100 % |
Takkatoiminto, sulatus ja rauhallinen yökäyttö
Takkatoiminto auttaa jakamaan tulisijan tuottamaa lämpöä asunnon käytössä oleviin tiloihin. Se on hyödyllinen kodissa, jossa tulisija lämmittää tehokkaasti lähellään, mutta lämpöä halutaan tasata myös muualle asuntoon.
Polar+ -mallien sulatustoiminto tukee talvikäyttöä, kun ulkoyksikkö kerää huurretta pakkasella. Unitoiminto sekä sisä- ja ulkoyksikön hiljennystoiminnot tuovat vaihtoehtoja ilta- ja yöajan käyttöön, kun lämpötilaa ja puhallusta halutaan säätää rauhallisemmaksi.
WiFi-ohjaus on saatavana lisävarusteena
Polar+ -malliin voidaan lisätä Toshiba Home AC Control -etäohjaus. Lisävaruste sopii kotiin, jossa lämpötilaa halutaan säätää myös kodin ulkopuolelta tai jossa laitteen toimintaa halutaan seurata puhelimella. WiFi-adapteri ei kuulu laitteen vakiovarustukseen.
Kaukosäätimellä hoituvat tärkeimmät päivittäiset säädöt myös ilman etäohjausta. Lisävaruste tuo joustavuutta erityisesti silloin, kun koti on tyhjillään osan päivästä tai laitetta käytetään vapaa-ajan asunnossa.
★★★★★
Todella nopea ja ammattimainen palvelu.
Toshiba Polar+ 25 rivitalon lämmitykseen
Kenelle Toshiba Polar+ 25 on tarkoitettu?
Optimaalinen lämmitysmitoitus: ~156 m²
Normaali jäähdytysmitoitus: ~117 m²
Ylläpitolämmitys (+10 °C): ~191 m²
Toshiba Polar+ 25 on kompakti valinta rivitaloasuntoon tai tavanomaiseen omakotitaloon, jossa ilmalämpöpumpun halutaan osallistuvan lämmitykseen aktiivisesti ja hoitavan kesän viilennyksen. Se sopii erityisesti kohteeseen, jossa sisäyksikölle tarvitaan maltillisesti tilaa ja lämpö pääsee kulkemaan oleskelutiloihin avoimesti.
Ylläpitolämmityksen neliöarvio perustuu +10 °C:n sisälämpötilaan. Jos lämpötilatavoitetta nostetaan selvästi korkeammaksi, sopiva pinta-ala pienenee kohti tavallista sisälämpötilaa.

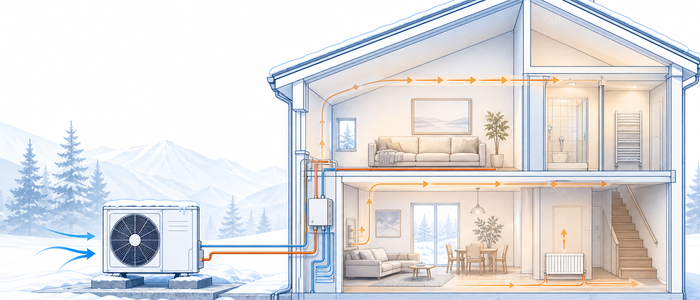

Lämmityksen säästö rivitalossa
Rivitalossa Polar+ 25 toimii parhaiten, kun sisäyksikön lämpö pääsee leviämään olohuoneen ja muiden käytössä olevien tilojen suuntaan. Säästö syntyy siitä, että lämpöpumppu tuottaa suuren osan lämmöstä silloin, kun sen hyötysuhde on hyvä ja muu lämmitys täydentää kokonaisuutta tarvittaessa.
Kompakti sisäyksikkö auttaa löytämään toimivan asennuspaikan myös kohteessa, jossa seinätilaa on rajallisesti. Kun sijoitus on onnistunut, Polar+ 25 voi vähentää muun lämmityksen tarvetta ilman, että asennuspaikan vuoksi joudutaan tekemään kompromissia lämmön jakautumisesta.
Polar+ 25:n säästöarvio rivitalon lämmityksessä
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
1 090 €/a Arvioitu sähkönsäästöArvioitu sähkönsäästö kertoo, kuinka paljon vähemmän sähköä lämpöpumppu ja tukilämmitys kuluttavat verrattuna saman vuoden lämmitysenergian tuottamiseen suoralla sähköllä. Euromäärä on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Sääkorikohtainen järjestelmälaskenta. | 1 470 €/a | 1 980 €/a |
9 600 kWh/a Vuoden lämmitysenergiaVuoden lämmitysenergia kertoo suunnittelutehoa vastaavan rakennuksen laskennallisen vuotuisen lämmitystarpeen kylmän ilmaston tuntijakaumalla. Lähde: Valittu Lot 10 -suunnitteluteho ja kylmän ilmaston sääkorijakauma. | 13 100 kWh/a | 18 000 kWh/a |
7 700 kWh/a Lämpöpumpun tuottama osuusLämpöpumpun tuottama osuus kertoo, kuinka paljon vuoden lämmitysenergiasta lämpöpumppu tuottaa. CoSP-H:ssa lämpöpumpun osuus on välillä −1…−10 °C enintään 80 % kuormasta, ja alle −10 °C se on nolla. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen järjestelmälaskenta. | 10 500 kWh/a | 14 500 kWh/a |
1 700 kWh/a Lämpöpumpun sähkönkulutusLämpöpumpun sähkönkulutus kertoo, kuinka paljon sähköä lämpöpumppu käyttää tuottaessaan oman osuutensa vuoden lämmitysenergiasta. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen laskenta. | 2 300 kWh/a | 3 500 kWh/a |
1 900 kWh/a Tukilämmityksen sähkönkulutusTukilämmityksen sähkönkulutus kertoo, kuinka paljon sähköä tarvitaan sen lämmitysenergian tuottamiseen, jota lämpöpumppu ei kata. CoSP-H:ssa tukilämmitys kattaa välillä −1…−10 °C aina vähintään 20 % kuormasta ja kapasiteettivajeen mahdollisen lisäosuuden. Alle −10 °C se kattaa koko kuorman. Tukilämmitys on suoraa sähköä: yksi kilowattitunti sähköä tuottaa yhden kilowattitunnin lämpöä. Lähde: Sääkorikohtainen järjestelmälaskenta. | 2 600 kWh/a | 3 500 kWh/a |
3 600 kWh/a Sähkönkulutus yhteensäSähkönkulutus yhteensä kertoo lämpöpumpun ja tukilämmityksen yhteenlasketun sähkönkulutuksen vuoden lämmitysenergian tuottamiseen. Lähde: Sääkorikohtainen järjestelmälaskenta. | 4 900 kWh/a | 7 000 kWh/a |
3,9 kW CoSP-H suunnitteluteho −22 °CSuunnitteluteho kertoo CoSP-H-laskennassa todella käytetyn rakennuksen lämmitystehontarpeen yhteisessä −22 °C:n vertailupisteessä. Jos valittu PdesignH on ilmoitettu muussa lämpötilassa, arvo muunnetaan samalta kuormakäyrältä −22 °C:een. Lähde: Valittu Lot 10 -PdesignH, sen suunnittelulämpötila ja CoSP-laskennan kuormakäyrä. | 5,3 kW | 7,3 kW |
2,7 CoSP CoSP-HCoSP-H (Coefficient of System Performance – Hybrid) kertoo kylmän ilmaston −22…+15 °C:n sääkorien mukaan lasketun koko lämmitysjärjestelmän hyötysuhteen. Pluskeleillä asunto voi pärjätä yhdellä lämpöpumpun lämmityspisteellä. Välillä −1…−10 °C laskenta varaa kuitenkin aina vähintään 20 % lämmitystarpeesta suoralle tukilämmitykselle; kapasiteettivaje kasvattaa osuutta tarvittaessa. Alle −10 °C koko lämmitystarve tuotetaan tukilämmityksellä. Kovan pakkasen toimintavarmuus on käyttäjästä kiinni, joten asunto lämmitetään laskennassa tarvittavalla teholla, ei oletetulla lämpöpumpun hyötysuhde-edulla. Lähde: Energiamerkinnän Lot 10 -tiedot, kylmän ilmaston sääkorijakauma ja normaalia asuntoa kuvaava tukilämmitysskenaario. | 2,7 CoSP | 2,6 CoSP |
Lämmitysmitoitus määrittää laitteen roolin kodissa
Polar+ 25:n optimaalinen lämmitysmitoitus on ~156 m². Se kertoo tilanteesta, jossa lämmitystarve vastaa laitteen arvioitua maksimitehoa −10 °C:ssa. Mitoitus toimii hyvänä lähtökohtana rivitaloon ja tavanomaiseen omakotitaloon, mutta neliöiden lisäksi on arvioitava pohjaratkaisu, eristys, ikkunapinnat ja sisäyksikön paikka.
Jos kohde on hyvin avoin ja lämmitystarve suuri, Polar+ 35 voi tuoda lisää joustavuutta. Jos taas sisäyksikkö sijoitetaan kapeaan seinäkohtaan tai oven yläpuolelle, Polar+ 25:n kompakti rakenne voi olla valinnan kannalta suurempi etu kuin pelkkä lisäteho.
Polar+ 25:n lämmitysmitoitus
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
3,9 kW Arvioitu maksimiteho −10 °C:ssaArvio perustuu LOT10:n kylmimmän mittauspisteen lämmitystehoon. Tehoa muutetaan mittauspisteen ja −10 °C:n välillä 3,33 prosenttia lämpöastetta kohti. Lähde: Valmistajan LOT10-tiedot ja niiden perusteella tehty laskenta. | 4 kW | 6 kW |
156 m² LämmitysmitoitusIhanteellinen mitoitus kertoo pinta-alan, jonka lämmitystarve vastaa laitteen arvioitua maksimitehoa −10 °C:ssa, kun lämmitystarpeena käytetään 25 W/m². Tässä mitoituspisteessä laitteen laskennallinen sähkönsäästö voidaan hyödyntää kokonaan. Suuremmassa lämmitystarpeessa lisäsäästö edellyttää suuremman laitteen valintaa. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. | 162 m² | 240 m² |
91 m² Lämmityksen minimipinta-alaIhanteellisessa minimipinta-alassa 11 W/m² lämmitystarve vastaa laitteen pienintä jatkuvaa lämmitystehoa +7 °C:ssa. Tätä pienemmässä tilassa laite joutuu leudolla säällä herkemmin katkokäyntiin, mikä heikentää hyötysuhdetta. Lukema on yleensä melko iso ja lähellä pakkasmitoitusta ja sen ylitys ei estä laitteen toimimista lämmityksessä. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 91 m² | 91 m² |
1 kW Lämmityksen minimitehoValmistajan ilmoittama pienin jatkuva lämmitysteho. Pieni minimiteho auttaa ylläpitämään lämpöä leudolla säällä ilman toistuvaa käynnistymistä ja pysähtymistä. Lähde: Valmistajan tekniset tiedot. | 1 kW | 1 kW |
Hiljainen toiminta ja unitoiminto arjen mukavuuteen
Polar+ 25:n sisäyksikön hiljainen toiminto auttaa pitämään käytön rauhallisena etenkin iltaisin ja makuuhuoneiden läheisyydessä. Unitoiminto säätää yöaikaista toimintaa, kun lämpötilaa halutaan pitää tasaisena ilman jatkuvaa käsin tehtävää säätöä.
Myös ulkoyksikön hiljennystoiminto tuo vaihtoehdon tilanteisiin, joissa asennuspaikka on lähellä omaa oleskelualuetta tai naapurin pihaa. Äänitasoa kannattaa silti tarkastella aina yhdessä sijoituspaikan ja tarvittavan ilmavirran kanssa.
Polar+ 25:n äänitasot lämmityksessä
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
47 dBA Ulkoyksikön ääni lämmityksessäUlkoyksikön ääni on valmistajan nimellisteholla ilmoittama äänitaso. Äänitaso voi muuttua todellisen käyttötehon mukaan. Lähde: Valmistajan tekniset tiedot. | 48 dBA | 52 dBA |
38,3 dBA Sisäyksikön ääni 600 m³/h ilmavirrallaSisäyksikön ääni 600 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. Se kuvaa tavanomaista lämmityskäytön puhallusnopeutta, jossa lämmön jakautuminen asunnossa on tärkeää. Se on yleensä lähempänä laitteen korkeita kuin matalia puhallusnopeuksia. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 38,2 dBA | 29,1 dBA |
1 100 W Kompressorin nimellistehoUlkoyksikön kompressorin nimellinen sähköteho Lähde: Valmistajan tekninen dokumentaatio | 1 100 W | 1 810 W |
51 Hz Suurin käyntitaajuus, arvioSuurin käyntitaajuus arvioi kompressorin suurinta käyntinopeutta esimerkiksi pakkasen kiristyessä, kun lämmitystehoa tarvitaan enemmän. Valmistaja ei ilmoita taajuutta, vaan arvio johdetaan kompressorin suoritusarvoista. Matalampi käyntitaajuus voi kuulostaa ulkoyksikön vieressä miellyttävämmältä, mutta matalataajuinen värähtely voi siirtyä rakenteissa herkemmin. Korkeampi käyntitaajuus voi kuulua läheltä selvemmin, mutta sen värähtely ei yleensä kulkeudu rakenteissa yhtä helposti. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 75 Hz | 70 Hz |
Takkatoiminto ja sulatus tukevat talvikäyttöä
Takkatoiminto auttaa tasaamaan tulisijan lämpöä asunnon käytössä oleviin tiloihin. Se on hyödyllinen erityisesti rivitalokodissa tai omakotitalossa, jossa tulisija lämmittää voimakkaasti lähialuettaan ja lämpöä halutaan kuljettaa tasaisemmin muualle asuntoon.
Polar+ 25:n sulatustoiminto tukee lämmitystä pakkasella, kun ulkoyksikköön kertyy huurretta. Toiminto kuuluu talvikäytön perusasioihin ja auttaa laitteen lämmitystoimintaa jatkumaan vaihtelevissa sääoloissa.

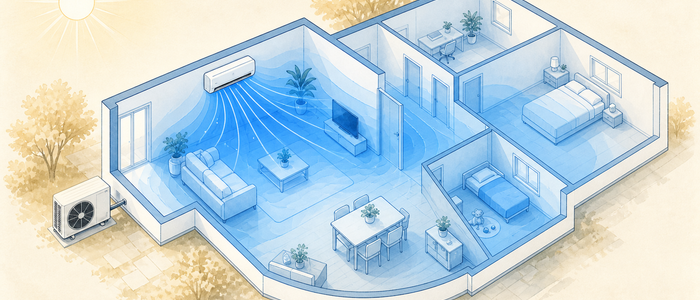

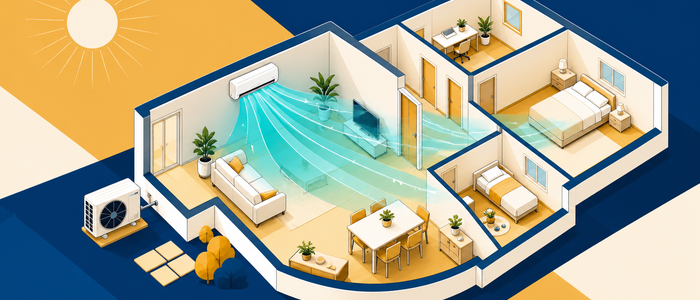

Jäähdytysteho viilentää myös lämpöä keräävää asuntoa
Polar+ 25 tuottaa enintään 3,5 kW jäähdytystehoa. Tavallisessa asunnossa normaali jäähdytysmitoitus on ~117 m² ja voimakkaasti auringon lämmittämässä asunnossa ~70 m². Ikkunapintojen määrä, ilmansuunnat, yläkerros ja kodin sähkölaitteet voivat kasvattaa jäähdytystarvetta.
25-teholuokka on luonteva valinta, kun viilennettävä asuinkokonaisuus on selkeä eikä kuumuus kohdistu poikkeuksellisen laajalle alueelle. Jos asunto on avara, yläkerrassa tai kerää paljon aurinkoa, Polar+ 35 voi olla varmempi vaihtoehto.

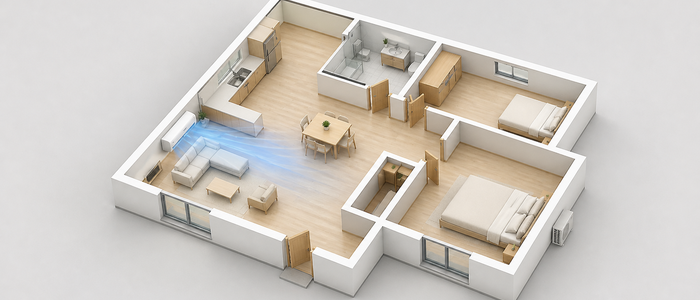

Polar+ 25:n jäähdytysmitoitus
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
3,5 kW Jäähdytyksen maksimitehoJäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa. | 4,5 kW | 6,5 kW |
117 m² JäähdytysmitoitusTavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia. | 150 m² | 217 m² |
70 m² Jäähdytysmitoitus, Kuuma kotiKuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 90 m² | 130 m² |
1,1 kW Jäähdytyksen minimitehoJäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi. | 1,3 kW | 1 kW |
55 m² Jäähdytyksen minimipinta-alaSuositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. | 65 m² | 50 m² |

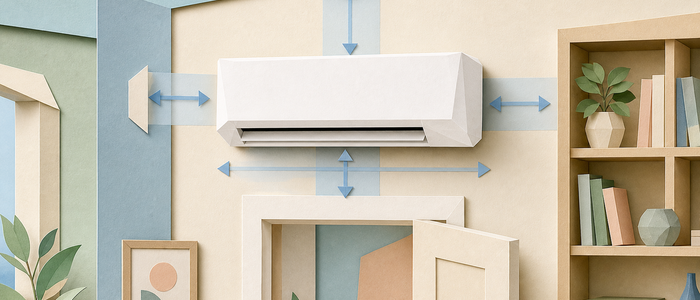

Sisäyksikön mitat ja sijoittaminen
Polar+ 25:n kompakti sisäyksikkö helpottaa sijoittamista rivitaloasunnossa, jossa seinätila voi jäädä rajalliseksi. Oven yläpuolelle asennettaessa vapaa korkeus ja sivutila on silti tarkistettava, jotta ilmankierto, huolto ja siivekkeen liike toimivat normaalisti.
Sisäyksikkö kannattaa sijoittaa paikkaan, josta lämmin ilma kulkee ensisijaisesti oleskelutiloihin. Jäähdytyksessä sama sijainti tukee viileän ilman leviämistä kesän lämpimimpinä päivinä.
Polar+ 25:n sisäyksikön mitat ja sijoittaminen
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
80 × 29,3 × 22,6 cm Sisäyksikön koko (L × K × S)Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. | 80 × 29,3 × 22,6 cm | 105,3 × 32 × 24,5 cm |
90 cm Sy:n asennusleveys (5 + L + 5)Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje. | 90 cm | 115 cm |
36 cm Sy:n alareunasta kattoon (x + K)Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje. | 36 cm | 39 cm |
40 cm Sy:n ovesta kattoon (x + AK)Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje. | 40 cm | 43 cm |

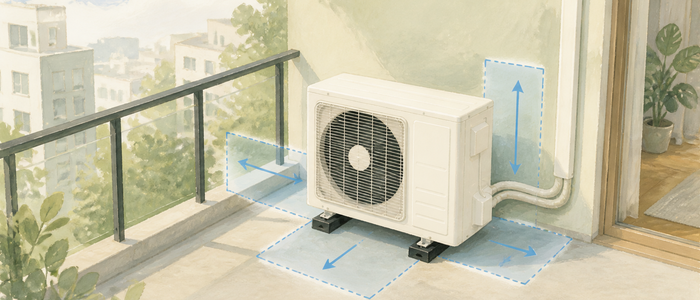

Ulkoyksikön mitat ja sijoittaminen
Ulkoyksikön paikka vaikuttaa Polar+ 25:n talvikäyttöön, ääneen ja huollettavuuteen. Sijoituksessa tarvitaan vapaa ilmankierto sekä hallittu reitti sulatusvedelle. Myös terassin, kulkureittien ja naapurin oleskelualueen etäisyydet kannattaa huomioida jo ennen asennusta.
Kun sisä- ja ulkoyksikölle löydetään toimivat paikat, Polar+ 25 voi yhdistää lämmityksen ja viilennyksen tasapainoiseksi osaksi rivitalon tai omakotitalon arkea.
Polar+ 25:n ulkoyksikön mitat ja sijoittaminen
| Polar+ 25 | Polar+ 35 | Polar 50 |
|---|---|---|
78 × 55 × 29 cm Ulkoyksikön koko (L × K × S)Ulkoyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. | 78 × 55 × 29 cm | 90 × 71 × 32 cm |
103 cm Uy:n asennusleveys (5 + L + 20)Ulkoyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä, vasemmalle puolelle jätettävästä 5 cm ilmankiertotilasta ja oikealle puolelle jätettävästä 20 cm tilasta putkiliittimiä sekä kytkentäkoteloita varten. Lähde: Laitteen asennusohje. | 103 cm | 115 cm |
39 cm Uy:n asennussyvyys (S + 10)Ulkoyksikön asennussyvyys kertoo etäisyyden seinästä laitteen etuosaan. Se muodostuu laitteen syvyydestä ja laitteen taakse jätettävästä 10 cm vapaasta tilasta, joka varmistaa ilmankierron ja huollettavuuden. Lähde: Laitteen asennusohje. | 39 cm | 42 cm |
115 cm Uy:n korkeus lämmityksessäUlkoyksikön korkeus lämmityksessä kertoo etäisyyden maanpinnasta laitteen yläreunaan lämmityskäytön asennuksessa. Se muodostuu laitteen korkeudesta ja sen alle jätettävästä 60 cm tilasta. Alapuolisen tilan tarve liittyy käyttöolosuhteisiin ja kondenssiveden muodostumiseen. Lähde: Laitteen asennusohje. | 115 cm | 131 cm |
★★★★★
Ilmalämpöpumppu asennus omakotitaloon. Kaikki meni hyvin. Asennus oli nopea ja ammattitaitoinen.
Mestariasennus on piilokuluton ja luotettava kokonaisuus
Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.
Tämä kaikki sisältyy mestariasennukseen
Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline
Mestariasennuksen tarkka sisältökuvaus
12m Putkietäisyys oheistarpeineen
Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.
Yli 6m ylittävän osuuden kotelointi on +45€/m.
Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.
Kondenssivesilinja vain painovoimaisena
Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.
Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.
Työ siististi, turvallisesti ja ammattitaidolla
Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.
Pro-läpivientijärjestelmä
Läpivienti on tärkeä osa rakenteiden suojaamista
Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.
Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.
Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.
Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.
Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.
Myös yksi väliseinän läpivienti sisältyy levyseinään
Läpivientipaikkojen rajoituksia
Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan
Sähkönsyötön toteutus
Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.
Urakointia Tukes hyväksynnällä
Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.
Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.
Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.
Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.
Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.
Teline ulkoyksikölle
Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.
Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.
Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.
Maatelineen kiinnitysalusta ei sisälly
Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.
Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.
Kiinnityskorkeudet ja turvallinen työskentely
Sisäyksikkö enintään 3m korkeudelle
Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat
Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.
Ulkoyksikkö lähelle alustan pintaa
Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.
Läpivientikorkeus ulkopuolella enintään 4m maasta
Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.
Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset
Turvallisuus on tärkeää
Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.
Muut Mestariasennukseen pienet työvaiheet
Suunnittelu: ennen asennustyön aloittamista.
Suojaaminen: Suojaamme aina työalueen itse.
Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.
Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.
Työalue: suojaus ja loppusiivous.
Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.
Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.
★★★★★
